成交分布直方图
什么是成交分布直方图
成交分布直方图按当前图表周期，统计各个价格上的主动买量和主动卖量，并在每根K线两侧绘制横向柱形。图表保留K线的开盘价、最高价、最低价和收盘价，同时显示该周期内的成交量分布、买卖量差值、POC和价值区域。
软件中的图表名称为“成交分布”，可从图表类型菜单中选择。

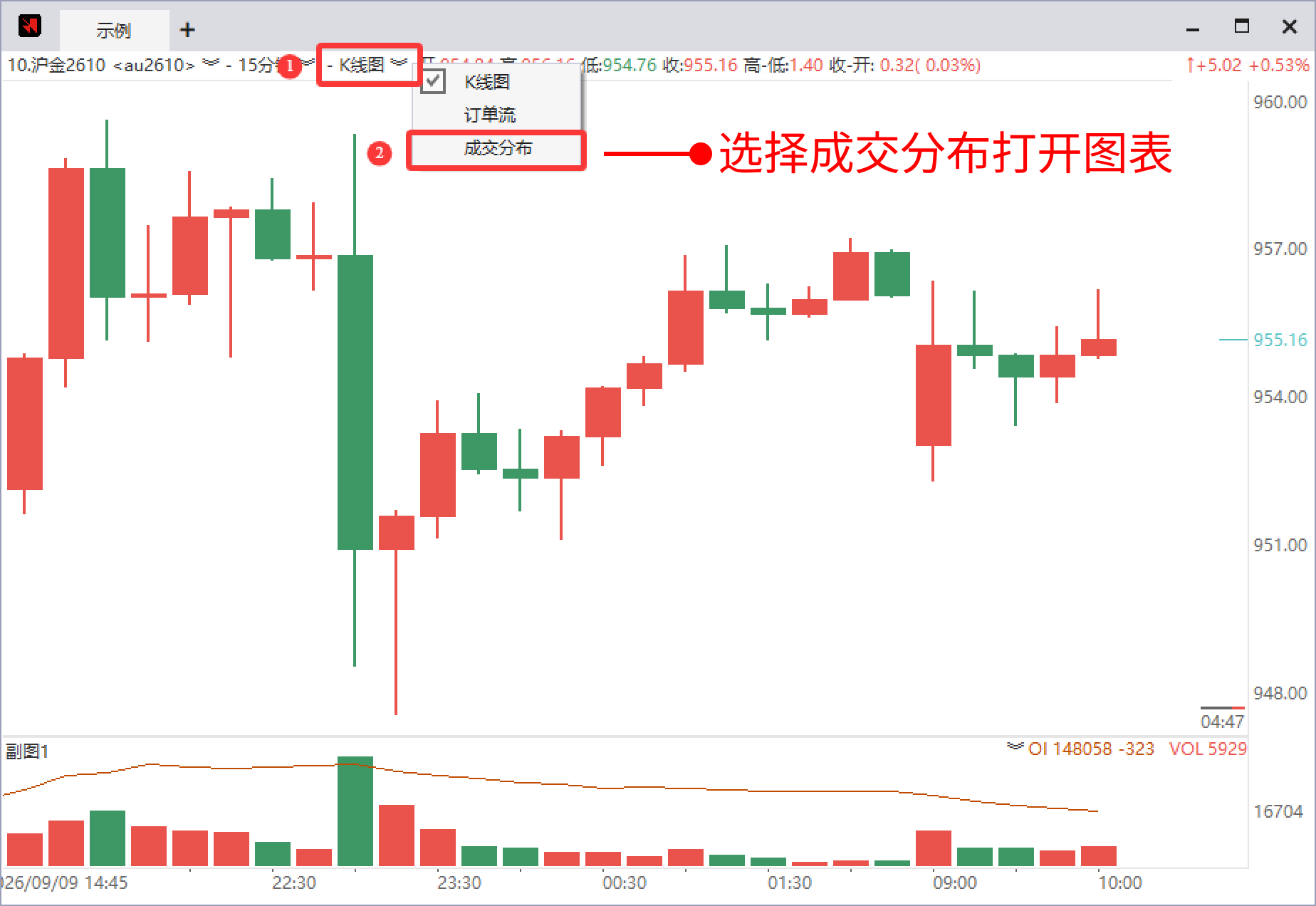

如何打开成交分布直方图
打开需要查看的合约K线图。
点击图表左上方的周期名称，选择秒级周期或不超过30分钟的分钟级周期，例如“1分钟”“5分钟”“30分钟”。
点击周期名称右侧的图表类型，例如“K线图”，在下拉菜单中选择“成交分布”。
如果需要切换回普通K线时，在同一菜单中选择“K线图”。
成交分布支持秒级周期至不超过30分钟的分钟级周期。切换到分时图、Tick图或大于30分钟的周期时，软件会退出成交分布图表，显示所选周期对应的K线图表。
成交分布直方图使用详解

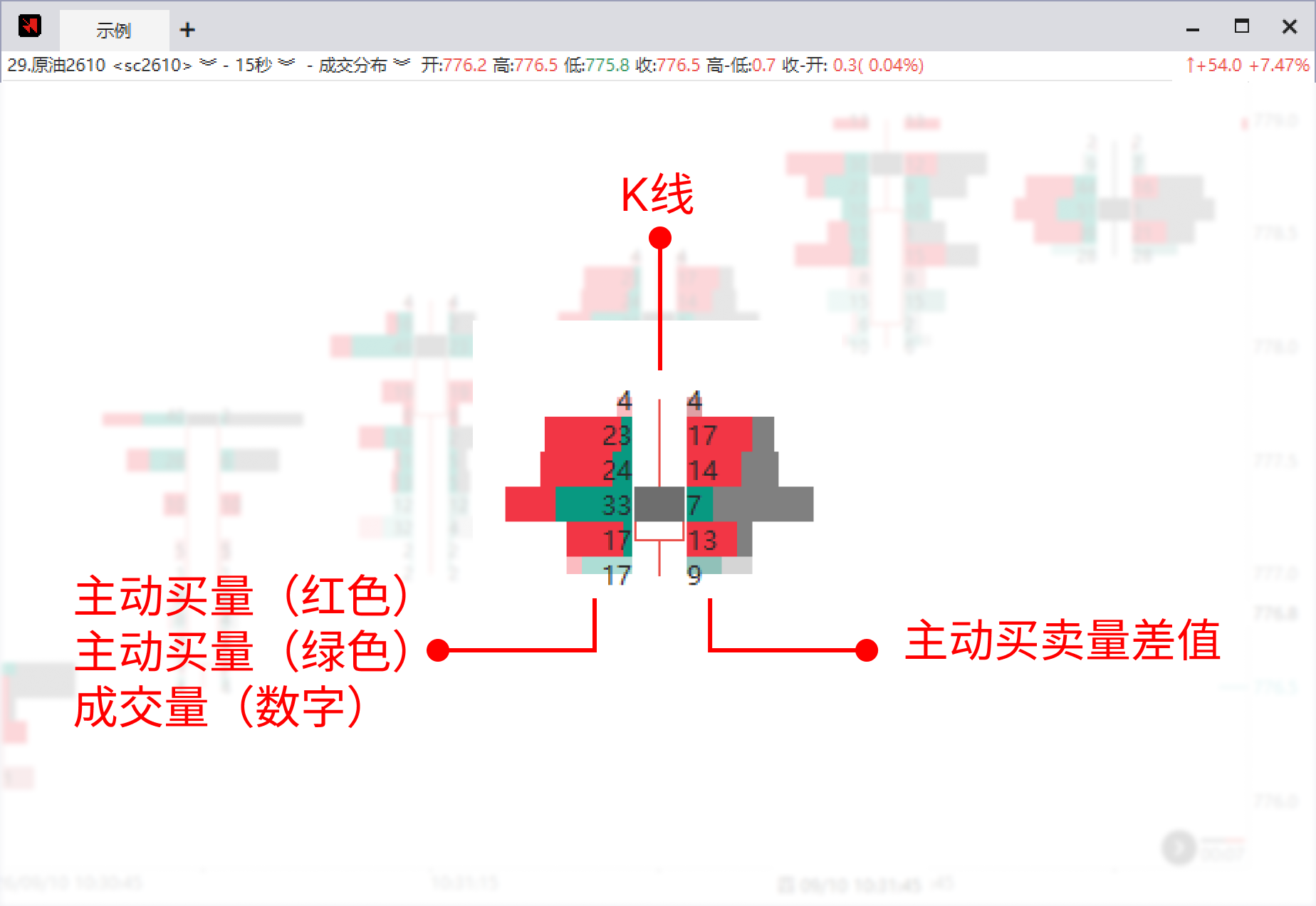

图表的组成
图表横向按时间排列，纵向表示价格。每根K线及其两侧的横柱对应同一个周期，各价格档的成交量分别统计。
中间：K线，显示该周期的开盘价、最高价、最低价和收盘价。
左侧：主动买量与主动卖量组成的成交量横柱。
右侧：总成交量底柱，以及叠加在底柱上的买卖量差值横柱。
主动买量、主动卖量由行情数据计算，表示对应周期和价格上的市场成交量。
左侧横柱与数值
左侧横柱由主动买量和主动卖量两部分拼接而成，整体长度表示该价格的总成交量。
主动买量位于横柱左端，默认显示为红色。
主动卖量位于靠近K线的一端，默认显示为绿色。
左侧数值为总成交量，即“主动买量＋主动卖量”。
右侧横柱与数值
右侧以总成交量绘制底柱，默认显示为灰色；在底柱上，从靠近K线的一端叠加买卖量差值横柱。
差值横柱长度表示“主动买量－主动卖量”的绝对值。
主动买量较大时，差值横柱使用主动买颜色，默认为红色。
主动卖量较大时，差值横柱使用主动卖颜色，默认为绿色。
两者相等时，差值为0，不显示有长度的差值横柱。
右侧数值为差值的绝对值，不显示正负号。
例如，某个价格的主动买量为80、主动卖量为30，左侧数值显示110，右侧数值显示50，差值横柱使用主动买颜色。若主动买量为30、主动卖量为80，左右数值仍分别为110和50，差值横柱改用主动卖颜色。
每根K线的横柱都以本周期内成交量最大的价格档为长度基准。比较不同K线的成交量时，应查看数值；相同的横柱长度可能对应不同的成交量。

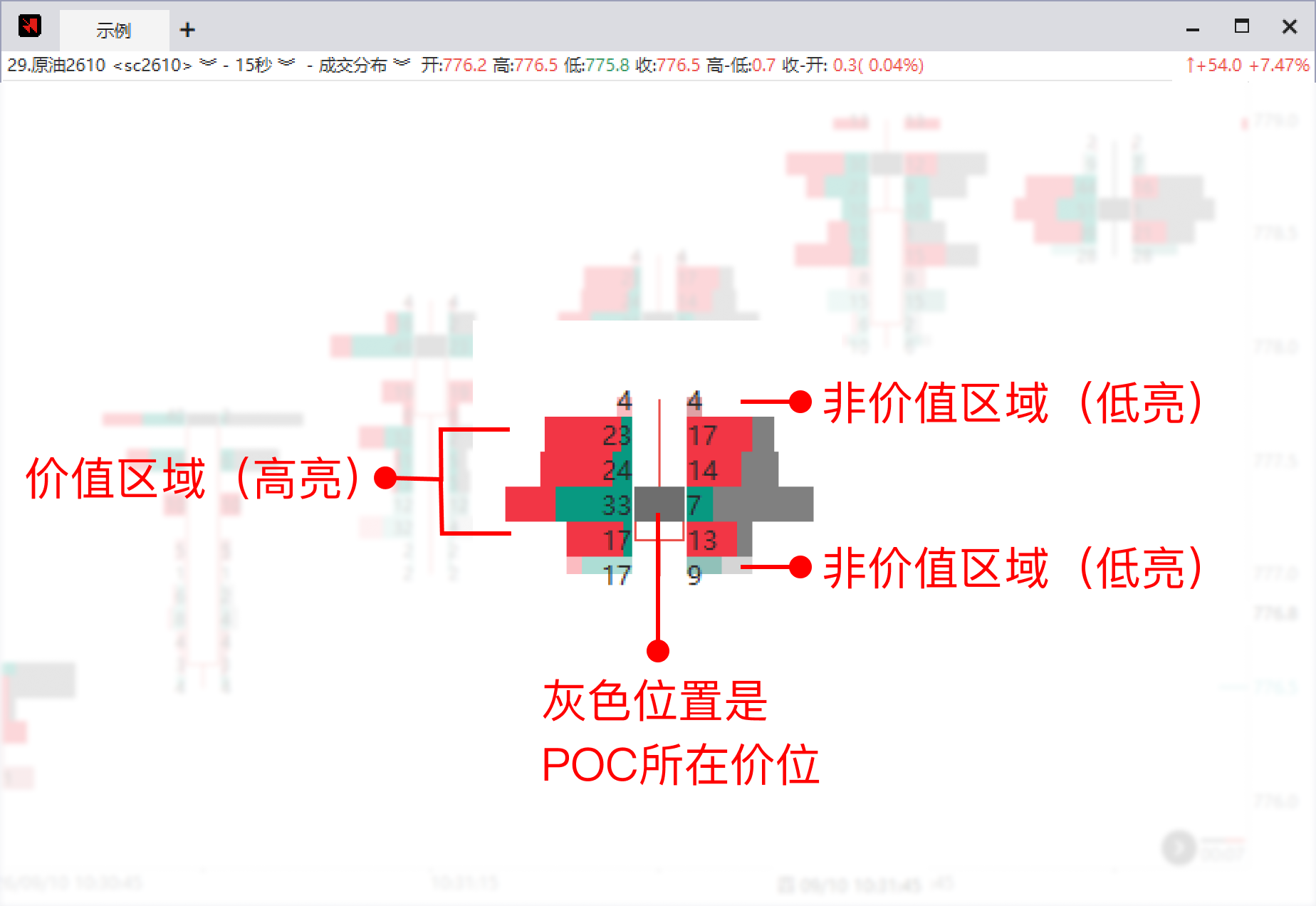

POC位与价值区域
POC标记
POC是当前周期内总成交量最大的价格位置。
开启“显示poc位置”后，软件在中间K线对应的价格位置显示POC色块，默认颜色为灰色。每根K线分别计算和显示自己的POC。该周期只有一个价格数据档时，不显示POC标记。
价值区域
价值区域从当前周期的POC开始，向相邻价格档扩展，直到累计成交量达到或超过设定比例。
默认比例为70%。价值区域内的横柱颜色较深，区域外的横柱颜色较淡。修改比例后，软件会重新确定各根K线的价值区域。

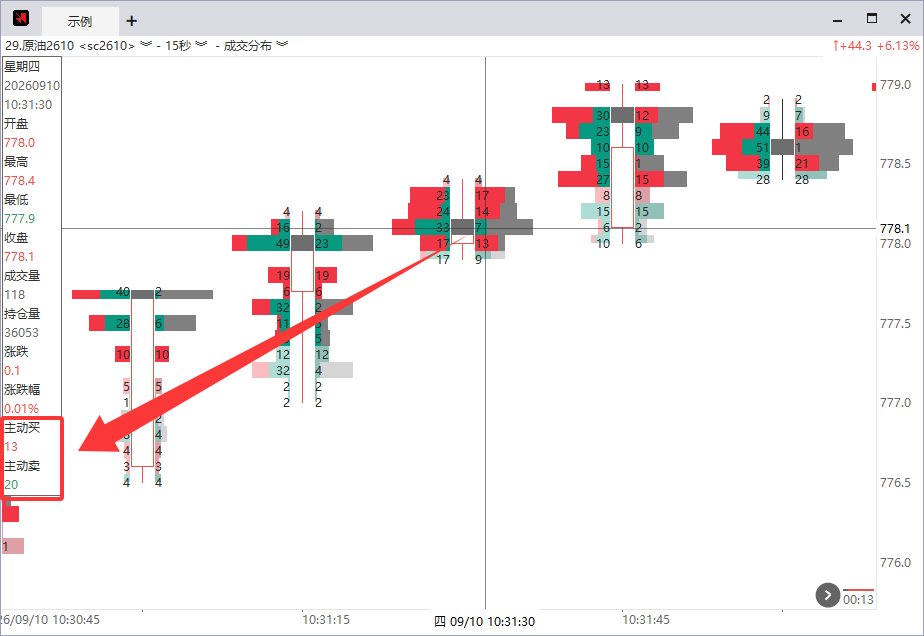

查看指定价格的主动买卖量
单击图表进入十字光标状态，将光标移到需要查看的K线和价格位置。图表信息区会显示该周期、该价格上的“主动买”和“主动卖”数值。
对应位置没有可用数据时，显示“-”。右键单击可退出十字光标状态。
缩放与数值显示
在图表中滚动鼠标滚轮可以放大或缩小图表；若已将滚轮功能设置为“用于切换合约”，可在图表“配置”的“参数设置”中，将“设置鼠标滚轮功能”改为“用于放大缩小”。
横向缩小到一定程度时，图表只保留K线，两侧横柱、POC和横柱数值会隐藏，十字光标信息区也不再显示“主动买”“主动卖”。重新放大后，可恢复这些显示。
横柱数值还受价格档之间的纵向空间限制。即使开启“显示成交量”，空间不足时也会隐藏数值。可扩大图表显示区域或调小成交分布字体；也可通过十字光标查看对应价格的主动买卖量。
参数设置
退出十字光标状态后，在成交分布横柱或K线上单击鼠标右键，打开“成交分布设置”。
在“参数设置”页中可以调整：
成交量阈值：设置价值区域的成交量占比，范围为1～100，默认值为70。例如，填写70表示价值区域累计覆盖该周期至少70%的成交量。
显示poc位置：控制是否显示K线内的POC标记，默认开启。
显示成交量：控制是否显示横柱数值，默认开启。左侧显示总成交量，右侧显示买卖量差值的绝对值；数值仅在显示空间足够时出现。
修改后点击“确定”保存。
上述参数对全部成交分布图表生效。也可以在图表空白处右键选择“配置”，进入“K线图板块设置”的“参数设置”，在“成交分布配置(对全部图表生效)”中修改同一组参数。此处的名称分别为“价值区域阈值”“显示POC”“显示数值”。
颜色与字体设置
在“成交分布设置”的“颜色字体”页中，可以调整以下项目：
成交分布poc位颜色。
成交分布主动买横柱颜色。
成交分布主动卖横柱颜色。
成交分布总量颜色。
成交分布数值颜色。
成交分布字体。
图表中的实际颜色以当前颜色设置为准。
